رولرهای تخصصی Ronniewell برای ساخت کیسون مکش

سیستم‌های پشتیبانی سنگین مهندسی شده برای لنگرهای مکش با قطر بزرگ و دیواره نازک – تا قطر 14 متر

مرور کلی

Ronniewell سیستم‌های رولر بستر تخصصی را ارائه می‌دهد که به طور خاص برای الزامات چالش برانگیزساخت کیسون مکش (لنگر شمع مکش)در بخش‌های باد و نفت و گاز فراساحلی مهندسی شده‌اند. این سیستم‌ها چالش‌های منحصر به فرد تولید لنگرهای مکش با قطر بزرگ و دیواره نازک را برطرف می‌کنند – سازه‌هایی که می‌توانند تا 1000 تن متریک وزن داشته باشند و از نظر ظاهری شبیه به "بطری‌های آب" فولادی غول پیکر با انتهای بریده شده هستند.

برخلاف ساخت برج‌های بادی معمولی یا مونوپایل‌ها، کیسون‌های مکش مجموعه‌ای متمایز از چالش‌های تولید را ارائه می‌دهند:قطرهای بسیار بزرگ (تا 14000 میلی‌متر به بالا)، ضخامت دیواره نازک (به نازکی 35 میلی‌متر)، و مسائل قابل توجه انحراف وزن خوددر طول نصب و مونتاژ. سیستم‌های رولر بستر کیسون مکش Ronniewell به طور هدفمند برای غلبه بر این چالش‌ها ساخته شده‌اند.

چالش تولید کیسون مکش

کیسون‌های مکش لنگرهایی هستند که برای سکوهای نفتی فراساحلی و مزارع بادی استفاده می‌شوند و با قرار دادن انتهای باز روی کف اقیانوس و ایجاد فشار منفی برای "لنگر انداختن" شمع مستقر می‌شوند. ساخت آنها نیازمند نصب دقیق چندین بخش استوانه‌ای است که هر کدام بیش از 60 تن متریک وزن دارند.

چالش‌های حیاتی تولید:

سیستم رولر بستر کیسون مکش Ronniewell – ویژگی‌های کلیدی

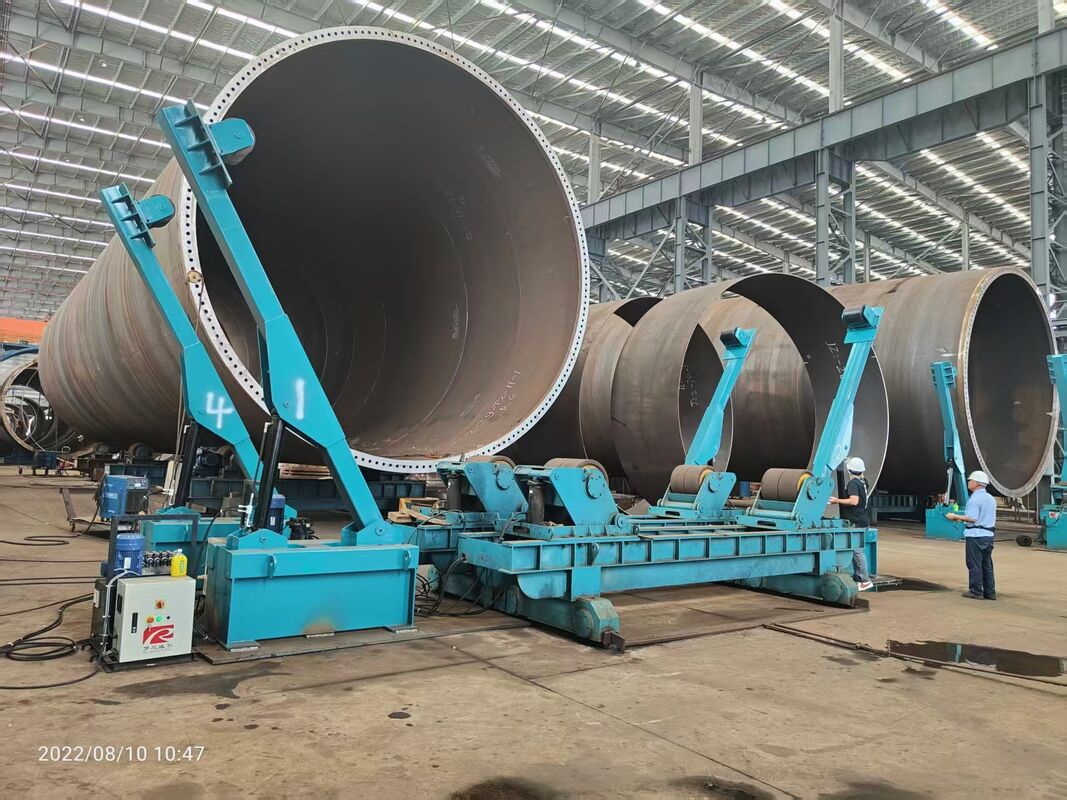

1. سیستم پشتیبانی جانبی (توقف‌های جانبی / تثبیت‌کننده‌ها)

رولرهای بستر کیسون مکش Ronniewell مجهز بهسیستم‌های پشتیبانی جانبیهستند که چالش اساسی پایداری استوانه‌های دیواره نازک با قطر بزرگ را برطرف می‌کنند.

• پیکربندی پشتیبانی چند نقطه‌ای: علاوه بر پشتیبانی‌های غلتکی پایین، تثبیت‌کننده‌های جانبی قابل تنظیم به صورت جانبی با استوانه تماس می‌گیرند و نیروهای پشتیبانی را در نقاط تماس اضافی توزیع می‌کنند.

• زاویه‌های پشتیبانی قابل تنظیم: تثبیت‌کننده‌های جانبی دارای قاب‌های پشتیبانی لولایی با زاویه‌های شیب قابل تنظیم هستند تا موقعیت گره‌های پشتیبانی را برای قطرهای مختلف قطعه کار و ضخامت‌های دیواره بهینه کنند.

• ساختار مثلثی پایدار: قاب پشتیبانی، بازوی تنظیم و پایه یک پیکربندی مثلثی پایدار را تشکیل می‌دهند و حتی تحت بارهای سنگین، پشتیبانی قوی را تضمین می‌کنند.

2. مهندسی ضد انحراف

• از انحراف وزن خود پوسته‌های دیواره نازک در طول عملیات نصب و جوشکاری جلوگیری می‌کند

• یکپارچگی گردی را در طول جوشکاری محیطی حفظ می‌کند

• پیکربندی پشتیبانی بهینه، نصب تکرارپذیر و دقیق را برای کیسون‌های چند بخشی تضمین می‌کند

3. جابجایی انعطاف‌پذیر بخش

• قابلیت جابجایی: رولرهای بستر نصب شده روی ریل با بوژی‌های موتوری امکان جابجایی یکپارچه بخش‌های سنگین کیسون را در طول خط تولید فراهم می‌کنند

• موقعیت‌یابی افقی: سیستم رولر بستر می‌تواند برایمونتاژ بخش افقیپیکربندی شود، که داربست‌ها و عملیات جوشکاری در ارتفاع بالا را به حداقل می‌رساند و در عین حال ایمنی و کیفیت را بهبود می‌بخشد

• قابلیت تنظیم ارتفاع: فاصله غلتک‌ها را می‌توان برای بالا بردن یا پایین آوردن تدریجی قطعه کار تنظیم کرد و نیاز به "گیره‌ها و گوه" در فرآیند نصب را از بین می‌برد

4. سیستم درایو سنگین

• درایو دو موتوره: چرخش پایدار بخش‌های سنگین کیسون را در طول جوشکاری محیطی تضمین می‌کند

• کنترل سرعت VFD: تنظیم سرعت بدون پله برای شرایط جوشکاری بهینه

• موتورهای اینورترکبا قطعات الکتریکی اشنایدر برای قابلیت اطمینان جهانی

• کاهنده‌های دنده کرم خود قفل شونده: از چرخش تصادفی هنگام توقف جلوگیری می‌کند

5. ساختار بادوام

• عملیات حرارتی تنش‌زدایی: تمام قطعات ساختاری جوش داده شده برای جلوگیری از اعوجاج عملیات حرارتی می‌شوند

• بلبرینگ‌های بزرگ: عمر مفید طولانی تحت بارهای چالش برانگیز

• سیستم روانکاری داخلی: کاهش نیازهای نگهداری

مشخصات فنی – سری کیسون مکش

کاربردها در ساخت کیسون مکش

• مونتاژ بخش افقی: نصب متوالی بخش‌های استوانه‌ای در جهت افقی، کاهش کار در ارتفاع بالا

• جوشکاری درز محیطی: چرخش پایدار برای کیفیت جوش ثابت

• هم‌ترازی نصب: موقعیت‌یابی دقیق بخش‌های سنگین

• جوشکاری داخلی: پیکربندی افقی قابل دسترسی

• خطوط کامل "رشد" کشتی: ایستگاه‌های رولر بستر متعدد به صورت سری برای مونتاژ طول کامل کیسون

سازگار با:فرآیندهای جوشکاری SAW، GMAW، FCAW، GTAW

چرا Ronniewell را برای ساخت کیسون مکش انتخاب کنید؟

✅ تخصصی برای دیواره نازک با قطر بزرگ – به طور خاص برای چالش‌های منحصر به فرد ساخت کیسون مکش مهندسی شده است، از جمله سیستم‌های پشتیبانی جانبی برای جلوگیری از انحراف

✅ ظرفیت قطر فوق‌العاده بزرگ – قطعات کار تاقطر 14 متر را مدیریت می‌کند و بزرگترین طرح‌های کیسون مکش در حال تولید را در خود جای می‌دهد

✅ کنترل انحراف – طراحی پشتیبانی چند نقطه‌ای از تغییر شکل وزن خود جلوگیری می‌کند و گردی و کیفیت جوش را حفظ می‌کند

✅ فناوری تثبیت‌کننده جانبی – قاب‌های پشتیبانی قابل تنظیم نقاط تماس اضافی را فراهم می‌کنند و تمرکز تنش موضعی را از بین می‌برند

✅ قابلیت مونتاژ افقی – داربست‌ها را کاهش می‌دهد، ایمنی را بهبود می‌بخشد و کیفیت جوش را افزایش می‌دهد

✅ ظرفیت اثبات شده – قطعات کار با قطر14 متر را با ظرفیت بار 1000+ تن متریک مدیریت می‌کند

✅ گواهینامه‌های بین‌المللی –ISO9001 وعلامت CE (دستورالعمل ماشین‌آلات 2006/42/EC)

✅ قطعات جهانی – موتورهای اینورترک؛ قطعات الکتریکی اشنایدر

✅ زمان تحویل کوتاه – تحویل استاندارد:30 روز کاری

✅ پشتیبانی قابل اعتماد – گارانتی 12 ماهه، مشاوره فنی، نصب و آموزش در دسترس است

✅ مهندسی سفارشی – تیم طراحی داخلی برای الزامات ویژه

محدوده محصول – سیستم‌های رولر بستر کیسون مکش
